I. Mô tả hoạt động hệ thống kiểm soát vào ra - chấm công cho nhân viên.
· Đây là một hệ thông kiểm soát vào ra kết hợp chấm công hoàn hảo và một thiết bị chấm công điện tử với độ tin cậy chính xác đến tuyệt đối. Tích hợp đầy đủ các tính năng trong công tác bảo mật, với đầu đọc thẻ không tiếp xúc cùng với bộ phân tích cực mạnh về trong công nghệ sinh trắc học đó là nhận dạng dấu vân tay, sẽ kiểm tra xác minh đến 2 mức bảo vệ: Chỉ dùng thẻ hoặc chỉ dùng vân tay hoặc dùng cả thẻ lẫn vân tay.
· Mỗi một nhân viên được quản lý sẽ phải đăng ký vân tay của mình vào phần mềm hệ thống, sau đó người quản lý sẽ sử dụng phần mềm truyền các dữ liệu vân tay của người đó tới các đầu đọc vân tay đươc kết nối với nhau.
· Mỗi một lần vào ra nhân viên phải đặt ngón tay đã đăng ký của mình vào đầu đọc, nếu đúng dấu vân tay đã được đăng ký thì khoá cửa ngay tại đó sẽ tự động mở cửa cho nhân viên đó vào, nếu không phải dấu vân tay đó hay có một người khác chưa đăng ký đặt vào đầu đọc thì đầu đọc sẽ báo hiệu không chấp nhận và khoá cửa sẽ không mở cửa cho người đó vào.
· Tất cả những sự kiện vào ra hợp lý sẽ là căn cứ để phần mềm tổng hợp chấm công cho từng nhân viên
· Đặt biệt người quản lý có thể cho phép phân quyền vào ra tại những thời điểm hoặc khu vực nhất định
1. Thiết bị cho hệ thống
· Đầu đọc vân tay tích hợp bộ điều khiển FINGER007
· Đầu đọc vân tay mở rộng cho cửa ra FGR006
· Khoá thả chốt lắp tại cửa vào ra
· Bộ nguồn cấp điện 220AC-12DC, có Ắc quy 12V-7A dự phòng khi mất điện
· Phần mềm eWatchPro dùng để quản lý và chấm công cho hệ thống.

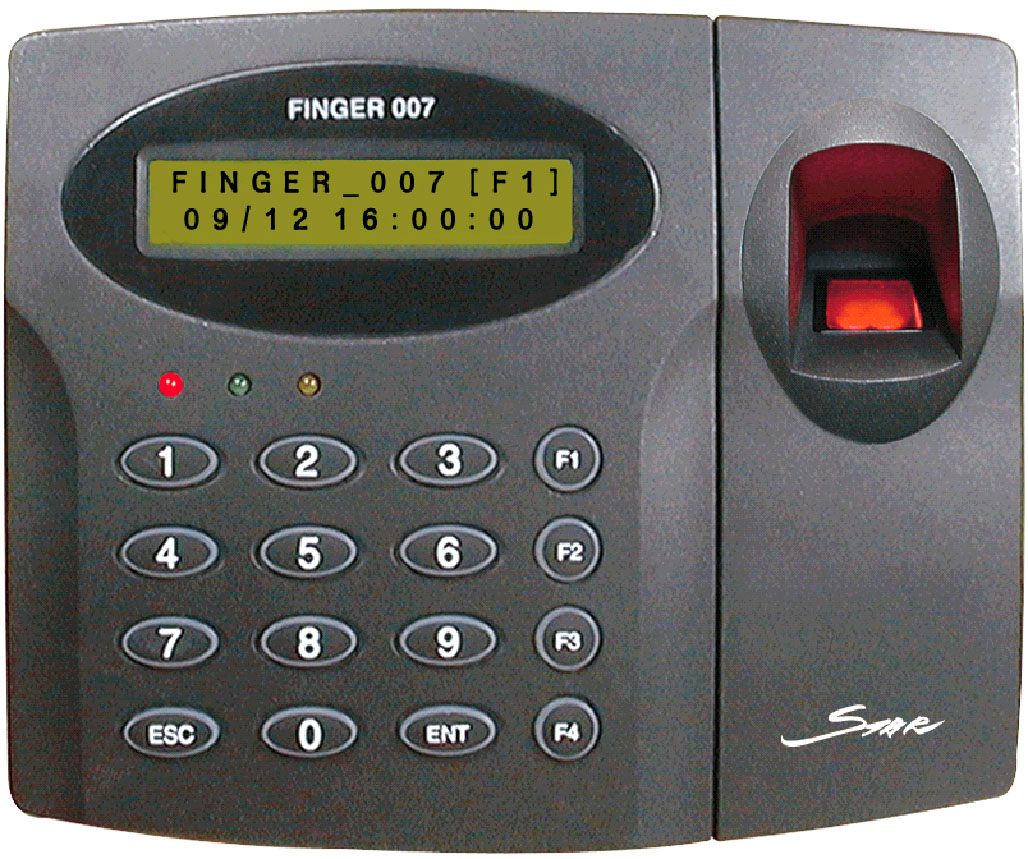

2. Đầu đọc thẻ tích hợp bộ điều khiển FINGER007
- Bộ điều khiển FINGER007 được gọi là bộ điều khiển vào ra thông minh nhờ sự mạnh mẽ của công nghệ tiên tiến 32 bit và bộ vi xử lý đôi 8 bit, đáp ứng được nhu cầu đòi hỏi khắt khe của thi trường, người ta có thể coi FINGER007 là một bộ điều khiển đa chức năng như điều khiển vào ra nhưng cũng đồng thời là một máy chấm công điện tử.
- Nó được thiết kế với nhiều tính năng mềm dẻo, độ tin cậy cao trong lĩnh vực công nghệ sinh trắc học ứng dụng cho công tác đảm bảo an ninh cao. Dễ sử dụng cũng là 1 ưu điểm lớn của FINGER007, cho phép đăng kí được tới 1000 dấu nhận dạng vân tay của người dùng ( có thể mở rộng lên đến 2000 hay 4000 ), có thể khai báo thêm dấu nhận dạng hay xoá nó đi với các thao tác rất dễ dàng, ngoài ra bộ nhớ đệm của có thể lưu dữ thông tin lên đến 26000 sự kiện trong trường hợp cổng truyền thông nối với máy tính bị lỗi. Dữ liệu về các thông ở trong FINGER007 được in ra dưới dạng các cấu trúc khác nhau như Excel hay Access.
- Nói tóm lại đó là một bộ điều khiển vào ra hoàn hảo và một thiết bị chấm công điện tử với độ tin cậy chính xác đến tuyệt đối. FINGER007 tích hợp đầy đủ các tính năng trong công tác bảo mật, với đầu đọc thẻ không tiếp xúc và bàn phím dùng để nhập mã nhận dạng cá nhân (mã PIN) cùng với bộ phân tích cực mạnh về trong công nghệ sinh trắc học đó là nhận dạng dấu vân tay, như vậy FINGER007 sẽ kiểm tra xác minh đến 3 mức bảo vệ. Nhờ sự kết hợp giữa công nghệ sinh trắc học, thẻ không tiếp xúc và mã PIN mà ta có thể phân ra được theo nhiều cấp cho từng người hay nhóm người dùng.
- Với 4 cổng đầu vào riêng biệt kết nối đa dạng với các tín hiệu cảm biến như nút ấn exit, công tắc từ cửa, đầu báo cháy, cảm biến đột nhập.
- Với FINGER007 việc khai báo thêm các dữ liệu thật đơn giản có thể dùng bàn phím hay bằng phần mềm từ máy tính.
- FINGER007 có thể sử dụng được ở hai chế độ hoặc là đứng 1 hệ thống độc lập hoặc kết nối 32 bộ lại tạo thành mạng.
- Tất cẩ dữ liệu có trên FINGER007 như: Mã nhận dạng, các tín hiệu ở cổng vào ra, đồng hồ thời gian thực, thời gian biểu, các sự kiện đều có thể tải lên hay tải xuống từ máy tính.
- Và cuối cùng FINGER007 mang đến cho chúng ta tất cả những gì mong đợi: Dẽ sử dụng cho những người không chuyên, tính kinh tế, tính thẩm mỹ cao, dễ lắp đặt và tính bảo mật tăng lên gấp 3 lần, đảm bảo an ninh tuyệt đối.
Chức năng.
- Điều khiển vào ra cho một cổng ( 1 cửa ) và chấm công điện tử hoặc có thể kết nối thành mạng lên đến 32 bộ.
- Thiết kế cho 10.000 dung lượng thẻ và khoảng cách đọc là 10cm.
- 1000 dấu nhận dạng vân tay cho người dùng ( mở rộng lên đến 2000, 4000) và lưu dữ được 26000 các sự kiện.
- Có 4 cổng tín hiệu đầu vào riêng biệt
- Có 4 cổng tín hiệu ra riêng biệt ( 2 tiếp điểm rơ le khô và 2 tiếp điểm ướt).
- Tất cả các dữ liệu, chức năng đều có thể lập trình được bằng bàn phím hoặc phần mềm trên máy tính.
- Chức năng đóng mở cửa.
- Cấu hình cho chế độ hoạt động bảo vệ bình thường ( yêu cầu sử dụng các bộ cảm biến ngoài ) và chế độ báo động.
- Cổng truyền thông có 2 loại, 1 cổng RS232 và 1 cổng RS422.
- Tốc độ truyền của cổng 9600bps là mặc định có thể đặt các tốc độ khác như 4800 và 19200 bps.
- 3 đèn LED ( đỏ, xanh, vàng ) chỉ thị trạng thái hoạt động.
- Màn hình hiển thị LCD 2 dòng x 16 ký tự.
3. Đầu đọc thẻ FGR006:
- Bộ vi xử lý : 32 bít ARM9, Dual 8 bít Microprocessor
- Bộ nhớ chương trình : 128KB Flash
- Bộ nhớ dữ liệu : 128/256/512KB Flash
- Khoảng cách đọc thẻ : 5-10cm
- Bộ nhớ vân tay : 1000/2000/4000 dấu vân tay
- Thời gian đọc : Nhỏ hơn 1 giây
- Cổng truyền thông : RS232/RS422/RS485/TCP-IP
- Nguồn cấp : 12V DC/ 350 mA
- Môi trường làm việc : -150C ~ +400C, 10 ~ 90%
- Kích thước : 66 mm x 129 mm x 52 mm
4. Khoá thả chốt IEB300.
· Kích thước: 205(dài) x 35(rộng) x 40(cao)
· Điện áp: 12V DC
· Thời gian trễ: 0, 3, 5, 9 giây
· Dòng: Khởi động 800 mA, chờ: 300 mA
· Thích hợp với các loại cửa: Gỗ, Kính, Kim loại, Chống cháy.
· Loại khoá: Fail Safe.

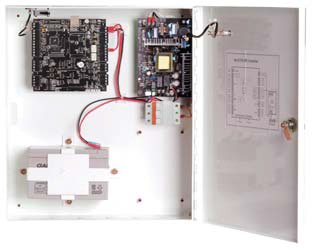

5. Nguồn cấp cho hệ thống.
· Điện áp đầu ra: 13V DC, 3.0 A
· Điện áp đầu vào: AC 100V ~ 120V, AC 220V ~ 240V, DC 12V(Pin)
· Chứng chỉ: FCC ClassB
· Bảo vệ: Quá áp, quá dòng
· Môi trường làm việc: 0 oC ~ 50 oC, độ ẩm: 10% ~ 90%
· Kích thước: 215 mm(dài) x 295 mm(rộng) x 72 mm(cao).
6. Phần mềm quản lý và chấm công cho hệ thống (Giao diện Tiếng Việt hoặc Tiếng Anh):
· Quản lý hệ thống: Có khả năng quản lý hệ thống mạng các Controler tương thích với số lượng Controler lên đến 320.
· Điều khiển hệ thống: Có khả năng thiết lập tất cả các thông số của các Controler tương thích như: Bộ nhớ, Thời gian biểu vào ra, Ngày nghỉ, Chế độ đầu đọc, Chế độ khẩn cấp, Chế độ chống quay vòng thẻ, Quan hệ tín hiệu Vào\Ra, Đăng ký thẻ và dấu vân tay, Các chế độ cảnh báo….
· Các chức năng cơ sở dữ liệu:
- Quản lý nhân viên: Quản lý dữ liệu cá nhân từng nhân viên theo danh mục tổ chức phòng ban và các thông tin cá nhân khác.
- Quản lý các nhóm truy nhập: Phân quyền vào ra chi tiết cho các nhóm.
- Quản lý thời gian biểu chấm công: Có thể định nghĩa tối đa 10 thời gian biểu chấm công.
- Quản lý đăng ký làm thêm giờ: Quản lý danh sách nhân viên đăng ký làm thêm giờ.\
- Chức năng chấm công: Có khả năng chấm công tự động một ca (làm hành chính) hoặc nhiều ca (làm ca). Tổng hợp dữ liệu, kết xuất các báo cáo chấm công một cách chi tiết(Thời gian đi muộn, Thời gian làm việc, Thời gian về sớm, Thời gian làm thêm giờ).
- Quản lý người sử dụng hệ thống.
- Sao lưu \ Phục hồi cơ sở dữ liệu.

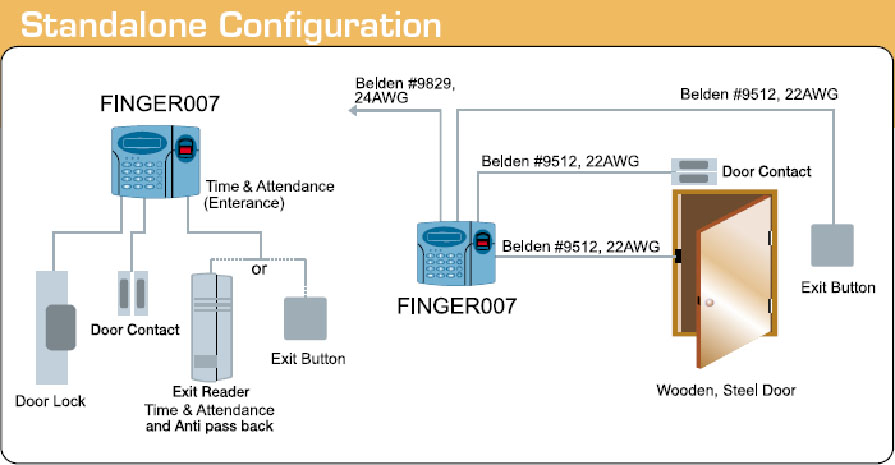

II. Giải pháp kiểm soát vào ra - chấm công cho 1 cửa.
- Hệ thống thường được áp dụng cho những mô hình hoạt động vừa và nhỏ. Số lượng người dùng và lưu lượng ra vào nhỏ. Thường là 500 người và lưu lượng vào ra là 30-50 lượt/phút.
- Giá thành và chi phí cho một hệ thống là không đáng kể so với chi phí quản lý thông thường. Đáp ứng tối đa thời gian và thủ tục trong công tác quản lý.
- Máy tính được kết nối với hệ thống để hiển thị, thay đổi, lưu trữ thông tin trên phần mềm dành riêng cho hệ thống. Có thể chia sẻ thông tin hay quản lý thông qua mạng Lan.
- Phần mềm cho hệ thống được thiết kế bằng Tiếng Việt, giao diện đẹp mắt, dễ sử dụng, đáp ứng nhiều nhu cầu đa dạng của khách hàng. Dễ dàng kết nối với các hệ thống khác.

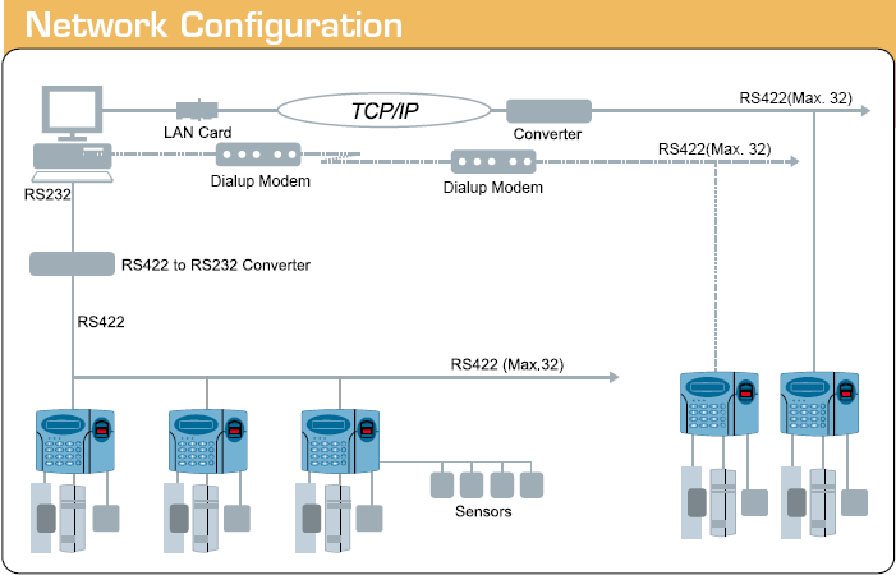

III. Giải pháp kiểm soát vào ra - chấm công cho nhiều cửa.
- Với những mô hình hoạt động có quy mô lớn hơn, chúng tôi cung cấp một giải pháp hoàn chỉnh hơn nhằm đáp ứng số lượng người dùng lớn và quy mô hoạt động rộng. Ta có thể nối mạng nhiều bộ Finger007 với nhau thông qua các cổng truyền thông RS232 / RS485 / RS422 / TCP/IP.
- Hệ thống này thường áp dụng cho những mô hình hoạt động có số lượng người dùng khoảng vài nghìn và lưu lượng tập trung vào những khoảng thời gian nhất định. Thường là các nhà máy, xí nghiệp, phân xưởng sản xuất hoặc các trường học, thư viện...
- Phần mềm hệ thống có thể phân quyền vào ra cho từng khu vực tại những thời gian cụ thể. Thích hợp cho những toà nhà, cơ quan tổ chức có nhiều phòng ban.
